詢價
- 企業類型：制造商
- 新舊程度：全新
- 原產地：中國
- 主機外形尺寸： 155×145×58mm
- 庫號：M371192

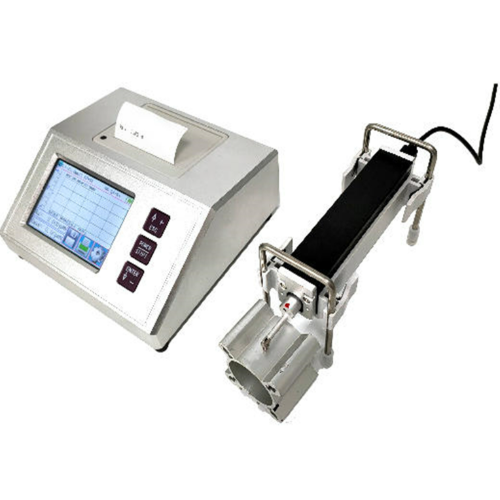

分體式表面粗糙度儀中西器材ZXHD-FT190
適用范圍：
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工ZHI造業、檢測、商JIAN等部門，適用于DA型工件及流水線的現場檢驗，和檢測、JI量、商JIAN等部門的外出檢定，不會對工件產生SUN傷。
分體式表面粗糙度儀中西器材ZXHD-FT190
技術參數
名稱
測量
范圍 Z軸(垂直) 640μm (-320μm~320μm)
X軸(水平) 17.5mm（0.69 inch）
分辨率 Z軸
（垂直） 0.004μm/±40μm 0.008μm/±80μm
0.016μm/±160μm 0.030μm/±320μm
0.030μm/±320μm
測量項目
參數 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
標準 ISO4287 GUO際標準；ANSI B46.1美國標準；
DIN4768德國標準；JIS B601日本標準
圖形 支承率曲線，粗糙度 原始輪廓，濾波波形
濾波器 RC,PC-RC,Gauss,D-P
取樣長度 0.25,0.8,2.5mm
評定長度 Ln= lr×n n=1~5
傳感器 測量原理 差動電感式位移傳感器
觸針 天RAN金剛石，90°/60°錐角，2μm/5μm針尖半徑
測力 觸針測力：4mN；導頭測力：<400mN
導頭 硬質合金，滑行方向半徑40mm
滑行速度 lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s
示值精度 0.001μm
示值誤差 ±(5nm+0.1A) A:多刻線樣板參數Ra的標準值
示值重復性（變動性） 不大于3%
殘余輪廓 不大于0.010μm
電源及充電電壓 2600mAh鋰離子電池，用 DC9V/1000mA 充電器充電
主機外形尺寸 155×145×58mm
驅動器外形尺寸 23×27×115mm
支架可調高度 40mm
重量 約1000g
工作環境 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH
儲存運輸環境 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH
可選配件 磁性表座、表座連接塊、高度尺、高度尺連接塊，曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、深槽傳感器、極小孔傳感器、延長桿、轉接桿、200mm測量平臺、300mm大理石測量平臺。數傳處理軟件，手機APP
分體式表面粗糙度儀中西器材ZXHD-FT190
技術參數
測量
范圍 Z軸(垂直) 320μm (-160μm~160μm) / 12600μin (-6300μin~+6300μin)
X軸(水平) 17.5mm（0.69 inch）
分辨率 Z軸（垂直）0.002μm/±20μm
0.004μm/±40μm
0.008μm/±80μm 0.020μm/±160μm
測量項目
參數 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
標準 ISO4287國|際標準；ANSI B46.1美國標準；
DIN4768德國標準；JIS B601日本標準
圖形 支承率曲線，粗糙度 原始輪廓，濾波波形
濾波器 RC,PC-RC,Gauss,D-P
取樣長度 0.25,0.8,2.5mm
評|定長度 Ln= lr×n n=1~5
傳感器 測量原理 位移式差動電感
觸針 天|然金剛石，90錐角，5μm針尖半徑
測力 觸針測力：4mN；導頭測力：<400mN
導頭 硬質合金，滑行方向半徑40mm
滑行速度 lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s
示值精度 0.001μm
示值誤差 ±(5nm+0.1A) A:多刻線樣板參數Ra的標準值
示值重復性（變動性） 不大于3%
殘余輪廓 不大于0.010μm
電源及充電電壓 3600mAh鋰離子電池，
主機外形尺寸 155×145×58mm
驅動器外形尺寸 23×27×115mm
支架可調高|度 40mm
重量 約1000g
工作環境 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH
儲存運輸環境 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH
分體式表面粗糙度儀中西器材ZXHD-FT190

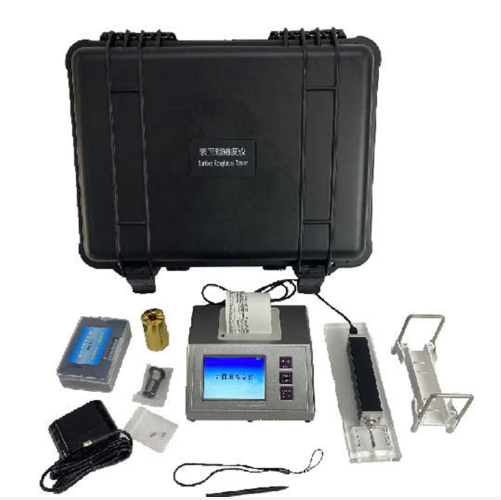

配置清單

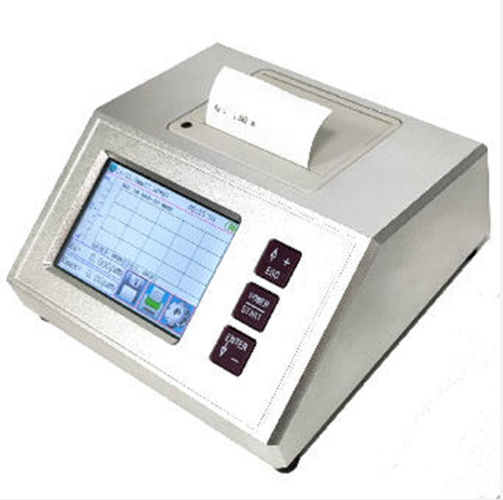

1粗糙度儀主機1臺

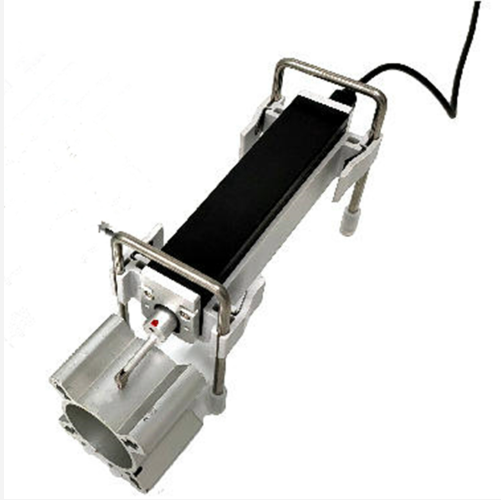

2粗糙度傳感器1只非保修件
3高度調節支架1套
4校準試塊1塊
5試塊支架1個
6探頭延長線1條長度1米
7觸摸筆1只
8充電器1個
9 USB充電線1條
10使用說明書1本
11合格證1張
12保修卡1張

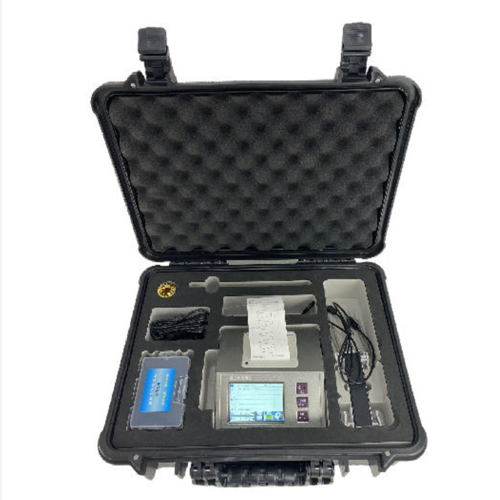

13儀器箱1個
14數據處理軟件一套電子版（免費）
15手機APP1電子版（免費）
16高度尺連接適配器可選附件
17平面探頭保護套可選附件
18圓柱探頭保護套可選附件
19表座連接塊可選附件
20曲面?zhèn)鞲衅骺蛇x附件
21深槽傳感器可選附件
22小孔傳感器可選附件
23JI小孔傳感器可選附件
