羅德與施瓦茨電子校準件：

型號：ZN-Z50  ，類型：50Ω，頻率范圍：9 kHz 至9 GHz ， 連接頭類型：N/3.5mm,  端口數量：2,4端口。

型號：ZN-Z51 ，類型：50Ω，頻率范圍：100 kHz 至8.5 GHz ， 連接頭類型：N/3.5mm,  端口數量：2,4端口。

型號：ZN-Z52 ，類型：50Ω，頻率范圍：100 kHz 至26.5 GHz ， 連接頭類型：N/3.5mm,  端口數量：4端口。

型號：ZN-Z53 ，類型：50Ω，頻率范圍：100 kHz 至18G/26.5 GHz ， 連接頭類型：N/3.5mm,  端口數量：2端口。

型號：ZN-Z54 ，類型：50Ω，頻率范圍：9 kHz 至40GHz ， 連接頭類型：2.92mm,  端口數量：2端口。

型號：ZN-Z55 ，類型：50Ω，頻率范圍：9 kHz 至50GHz ， 連接頭類型：2.4mm,  端口數量：2端口。

型號：ZV-Z58 ，類型：50Ω，頻率范圍：300kHz 至8.5GHz ， 連接頭類型：N/3.5mm,  端口數量：8端口。

型號：ZV-Z59 ，類型：50Ω，頻率范圍：10MHz 至20GHz ， 連接頭類型：3.5mm,  端口數量：6端口。

型號：ZN-Z151，類型：50Ω，頻率范圍：100KHz 至8.5GHz ， 連接頭類型：N/3.5mm,  端口數量：4端口。

型號：ZN-Z152，類型：50Ω，頻率范圍：100KHz 至8.5GHz ， 連接頭類型：3.5mm,  端口數量：6端口。

型號：ZN-Z153，類型：50Ω，頻率范圍：100KHz 至8.5GHz ， 連接頭類型：3.5mm,  端口數量：4端口。

型號：ZN-Z154，類型：50Ω，頻率范圍：100KHz 至8.5GHz ， 連接頭類型：3.5mm,  端口數量：6端口。

型號：ZN-Z156，類型：50Ω，頻率范圍：10MHz 至67GHz ， 連接頭類型：1.85mm,  端口數量：2端口。

羅德與施瓦茨機械校準件：

型號：ZV-Z470，類型：50Ω，頻率范圍：45MHz 至18GHz ， 連接頭類型：N.

型號：ZV-Z435，類型：50Ω，頻率范圍：45MHz 至26.5GHz ， 連接頭類型：3.5mm.

型號：ZV-Z429，類型：50Ω，頻率范圍：45MHz 至40GHz ， 連接頭類型：2.92mm.

型號：ZV-Z424，類型：50Ω，頻率范圍：45MHz 至50GHz ， 連接頭類型：2.4mm.

型號：ZN-Z170，類型：50Ω，頻率范圍：DC 至18GHz ， 連接頭類型：N(陰/陽）.

型號：ZN-Z135，類型：50Ω，頻率范圍：DC 至26.5GHz ， 連接頭類型：3.5mm（陰/陽）.

型號：ZN-Z129，類型：50Ω，頻率范圍：DC 至40GHz ， 連接頭類型：2.92mm（陰/陽）.

型號：ZN-Z129E，類型：50Ω，頻率范圍：DC 至43.5GHz ， 連接頭類型：2.92mm（陰/陽）.

型號：ZN-Z235，類型：50Ω，頻率范圍：DC 至26.5GHz ， 連接頭類型：3.5mm（陰/陽）.

型號：ZN-Z229，類型：50Ω，頻率范圍：DC 至40GHz ， 連接頭類型：2.92mm（陰/陽）.

型號：ZN-Z224，類型：50Ω，頻率范圍：DC 至50GHz ， 連接頭類型：2.4mm（陰/陽）.

型號：ZN-Z218，類型：50Ω，頻率范圍：DC 至67GHz ， 連接頭類型：1.85mm（陰/陽）.

型號：ZN-Z210，類型：50Ω，頻率范圍：DC 至110GHz ， 連接頭類型：1mm（陰/陽）.

型號：ZV-Z270，類型：50Ω，頻率范圍：DC 至26.5GHz ， 連接頭類型：N（陰/陽）.

羅德與施瓦茨測試電纜：

型號：ZV-Z91，類型：50Ω，頻率范圍：DC 至18GHz ， 連接頭類型：N陽轉陽.

型號：ZV-Z92，類型：50Ω，頻率范圍：DC 至18GHz ， 連接頭類型：N陽轉3.55mm陽.

型號：ZV-Z93，類型：50Ω，頻率范圍：DC 至26.5GHz ， 連接頭類型：3.5mm陰轉陽）.

型號：ZV-Z95，類型：50Ω，頻率范圍：DC 至40GHz ， 連接頭類型：2.92mm陰轉陽。

型號：ZV-Z96，類型：50Ω，頻率范圍：DC 至67GHz ， 連接頭類型：1.85mm陰轉陽.

型號：ZV-Z97，類型：50Ω，頻率范圍：DC 至50GHz ， 連接頭類型：2.4mm陰轉陽.

型號：ZV-Z191，類型：50Ω，頻率范圍：DC 至18GHz ， 連接頭類型：N陽轉陽.

型號：ZV-Z192，類型：50Ω，頻率范圍：DC 至18GHz ， 連接頭類型：N陽轉3.5mm陽.

型號：ZV-Z193，類型：50Ω，頻率范圍：DC 至26.5GHz ， 連接頭類型：3.5mm陰轉陽.

型號：ZV-Z195，類型：50Ω，頻率范圍：DC 至40GHz ， 連接頭類型：2.92mm陰轉陽.

型號：ZV-Z196，類型：50Ω，頻率范圍：DC 至67GHz ， 連接頭類型：1.85mm陰轉陽.

型號：ZV-Z197，類型：50Ω，頻率范圍：DC 至50GHz ， 連接頭類型：2.4mm陰轉陽.

型號：ZV-Z198，類型：50Ω，頻率范圍：DC 至110GHz ， 連接頭類型：1.0mm陰轉陽.

羅德與施瓦茨ZN-Z5X電子校準件：

主要特點9 kHz 至 50 GHz 的寬頻率范圍幾乎無需預熱自動檢測和 USB 控制支持多端口校準

高端自動矢量網絡分析儀校準單元涵蓋 8.5 GHz 至 50 GHz 頻率范圍，2 個和 4 個端口，

可配置型號的頻率范圍為 9 kHz 至 50 GHz，并支持 N 型、3.5 mm、2.92 mm 和 2.4 mm 連接器（視頻率范圍而定）。

校準單元提供 2 個或 4 個端口。通過重新連接，校準單元還支持 ZNBT、ZNB 和開關矩陣系統的多端口校準。

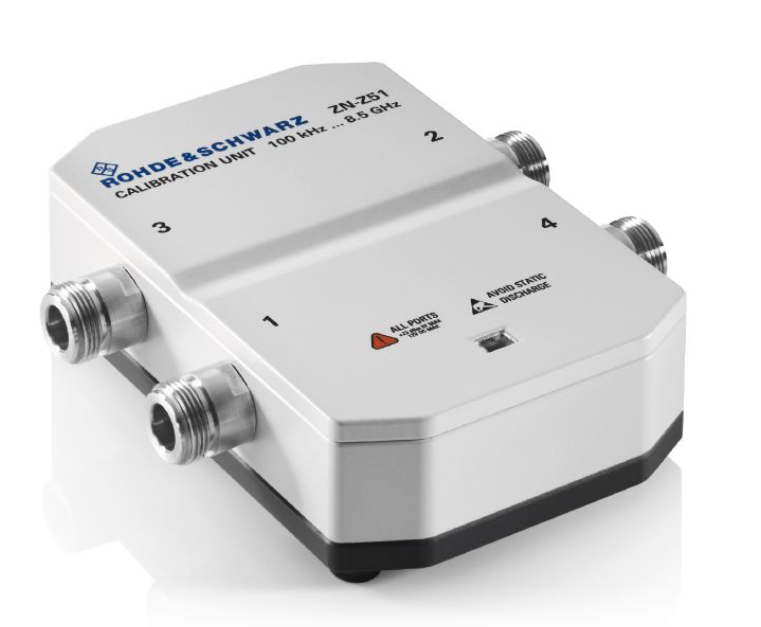

ZN-Z51 的頻率范圍高達 8.5 GHz，每個端口都可單獨配置：標準版本提供 3.5 mm（母頭）和 N 型（母頭）端口，

但每個端口可以單獨訂購為 3.5 mm（母頭或公頭）、N 型（母頭或公頭）、7/16（母頭或公頭）或 4.3-10 端口。

特點和you點：

寬頻率范圍

覆蓋9kHz至50GHz頻率范圍

ZN-Z5x自動校準單元的頻率范圍支持羅德與施瓦茨網絡分析儀的主要頻率范圍。

高頻型號提供zu1低100 kHz和9kHz頻率，可用于guang泛的應用范圍。

可配置的測試端口類型

支持混合連接器系統

8.5GHzZN-Z51型號（*.72雙端口型號和*.74四端口型號）的每個端口可以單獨進行配置。每個端口可以更改為N型（公頭）、3.5mm（公頭、母頭）、7/16（公頭、母頭）和4.3-10（母頭）端口（具 體參見選件）。

自動配置和檢測

即插即用型校準

ZN-Z5x校準單元可通過USB連接自動檢測。所有必要數據傳輸至矢量網絡分析儀。

開始校準時，可以一 鍵查看端口分配情況。校準工作量小且耗時短，保zheng出se的可靠性。
