交直流耐壓絕緣測試儀（又稱 安規測試儀 / HiPot 測試儀），是用于檢測電氣設備絕緣強度與絕緣電阻的核心安全儀器，通過施加高壓判斷產品是否存在漏電、擊穿等安全隱患。
一、耐壓絕緣測試儀核心兩大功能（AC/DC 耐壓 + 絕緣電阻 IR）
1. 交直流耐壓測試（Hipot Test，破壞性測試）
原理：對被測品（如繞組、外殼）施加遠高于工作電壓的 AC/DC 高壓（如 5kV AC / 6kV DC），持續規定時間（如 60s）。
判據：實時監測泄漏電流。若電流超上限、發生擊穿 / 電弧，儀器立即切斷高壓并報警（FAIL）。
目的：驗證絕緣能承受瞬時過電壓（如雷擊、合閘），杜絕觸電風險。
2. 絕緣電阻測試（IR Test，非破壞性）
原理：施加直流高壓（如 500V / 1kV / 2.5kV），測量絕緣層的微小泄漏電流，計算 R=V/I。
判據：電阻值越高，絕緣越好。通常要求 ≥ 1MΩ~100GΩ（依標準）。
目的：檢測絕緣受潮、老化、污染等慢性缺陷。

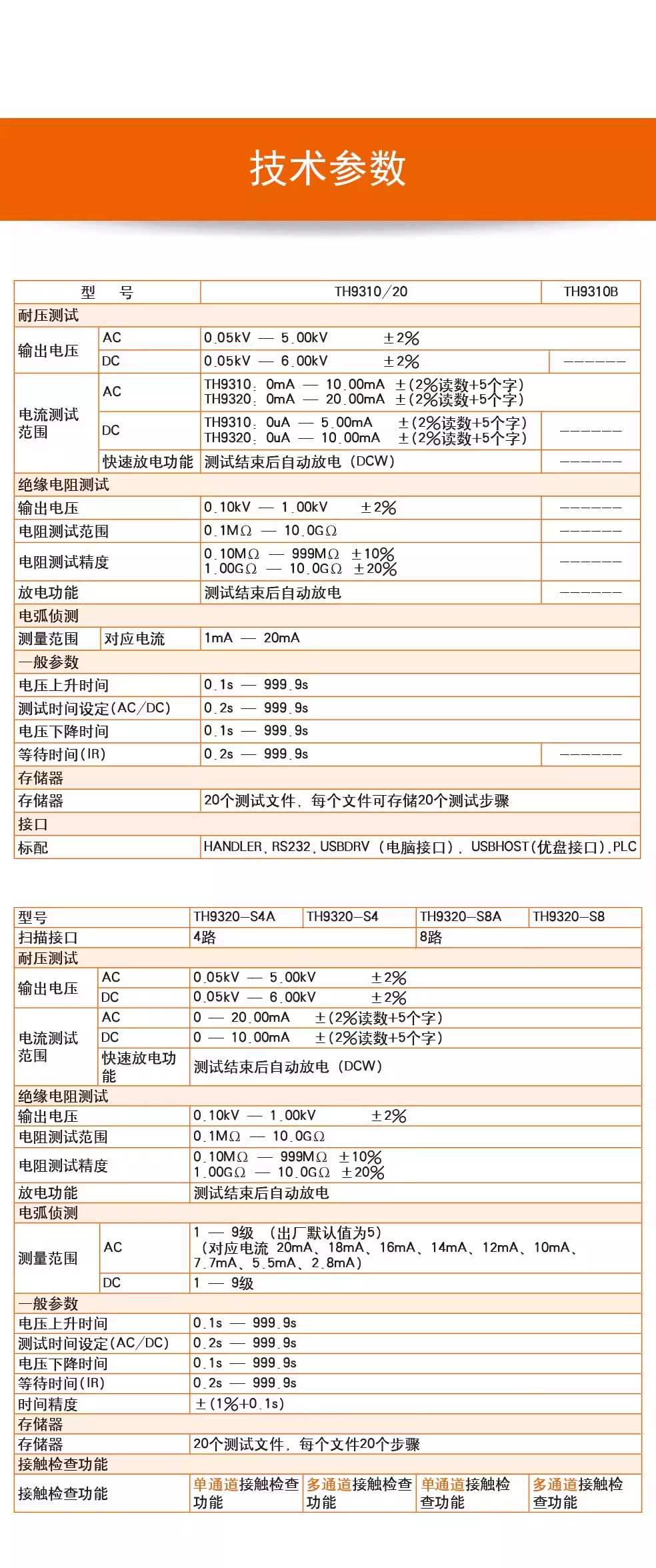

二、耐壓絕緣測試儀關鍵技術參數（以同惠 TH9310 為例）
AC 耐壓：0.05~5.00kV，漏電流 1μA~10mA
DC 耐壓：0.05~6.00kV，漏電流 1μA~5mA
絕緣電阻 IR：0.1~10GΩ，測試電壓 0.1~1.0kV
功率：典型 50~500VA（大功率機型可達 1kVA+）
精度：電壓 ±(2%~5%)，電阻 ±(3%~5%)
保護：快速放電、電弧偵測、過流 / 過壓、安全聯鎖
| 項目 | AC 交流耐壓 | DC 直流耐壓 |
|---|---|---|
| 測試對象 | 電機、變壓器、家電、PCB | 電纜、電容器、避雷器、半導體 |
| 電場分布 | 按介電常數分布（接近實際工況） | 按絕緣電阻分布 |
| 測試電流 | 大（需考慮容性電流） | ?。▋H漏電流） |
| 損傷性 | 較大（反復充放電） | 較?。姾煞e累抑制放電） |
| 發現缺陷 | 整體絕緣、氣泡、局部放電 | 集中性缺陷（裂紋、針孔） |
選擇原則：
測電機 / 家電 / 一般電器 → 用 AC
測電纜 / 電容 / 大容性負載 → 用 DC
標準要求 → 同時具備 AC/DC（如 TH9310）
四、耐壓絕緣測試儀典型應用場景
電力電氣：變壓器 / 電機繞組、開關柜、電纜
家電電子：冰箱、洗衣機、電源、適配器、LED 驅動
電工器材：開關、插頭、電線、電機
新能源：充電樁、動力電池包、BMS 系統
