橫河 YOKOGAWA GS820 / GS610 / GS200 源表（SMU）完整對比
數字源表三款均為四象限可編程直流源測量單元（數字源表），用于半導體、元器件 IV 曲線、傳感器、芯片靜態測試，定位從高精度微電流基準源→單通道大功率源表→雙通道隔離多通道源表逐級升級。

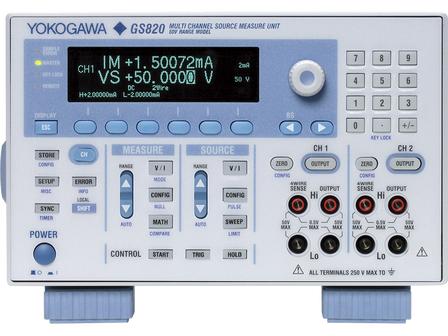

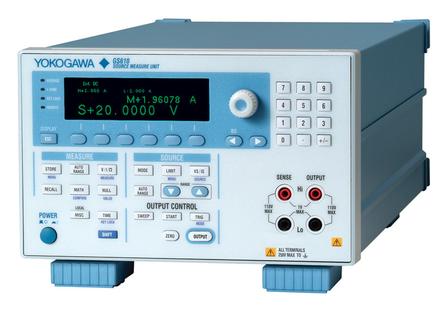

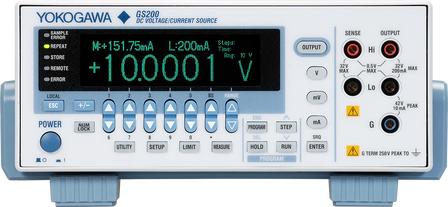

一、外觀實拍
二、核心參數對比表
| 參數項 | GS200 高精度直流源 | GS610 單通道大功率 SMU | GS820 雙通道隔離 SMU |
|---|---|---|---|
| 通道數 | 1 通道 | 1 通道 | 2 路完全隔離獨立通道 |
| 電壓量程 | ±32V分檔：10mV/100mV/1V/10V/30V | ±110V高低功率檔：110V/0.5A、12V/3.2A | 兩版本：18V 版：±18V/±7V50V 版：±50V/±20V |
| 最，大電流 | ±200mA（全量程） | 3.2A（12V 檔）/0.5A（110V 檔） | 3.2A（7V 檔）/1.2A（18V/20V 檔） |
| 最，大功率 | 約 6W | 60W | 單通道最，高約 22.4W |
| 噪聲水平 | 極低噪聲 3μVp-p | 標準工業噪聲 | 標準工業噪聲 |
| 輸出分辨率 | 100nV / 10nA（5.5 位） | 1μV / 100pA（5.5 位） | 1μV / 1pA（微電流最優） |
| 基礎精度 | ±0.016%（電壓輸出） | ±0.02%（電壓輸出） | ±0.02%（電壓輸出） |
| 波形點數 | 最，大 10,000 點 | 最，大 65,535 點 | 最，大 100,000 點 |
| 四象限 | 支持（源 / 灌電流） | 全四象限 | 雙通道各自獨立四象限 |
| 測量功能 | 電壓 / 電流監測（選配） | 內置高精度測量 | 雙通道獨立源 + 獨立測量 |
| 特色 | 超低噪聲，計量級基準源 | 寬電壓大電流，功率器件測試 | 雙通道隔離，同步多路芯片測試 |
三、各型號詳細介紹
1. GS200 — 高精度微伏微安基準源
定位：低電壓小電流、超低噪聲標準源，計量、傳感器校準、微弱信號器件首，選
優勢：整機噪聲僅 3μV，nV/nA 級分辨率，輸出穩定性三款最強
局限：電流最。大僅 200mA，電壓最，高 32V，無大功率輸出
典型用途：熱電偶、PT100 校準、微弱電流傳感器、光電二極管、實驗室標準電壓 / 電流源
2. GS610 — 單通道大功率寬壓源表
定位：通用單通道 SMU，兼顧高壓與大電流，量產元器件測試主力
優勢：最。高 110V 高壓、3.2A 大電流，60W 功率，支持 MOSFET、二極管、功率電阻 IV 掃描
功能：內置完整測量，可當電子負載，USB 存儲導出 IV 曲線
典型用途：分立功率半導體、繼電器、電容、電源模塊老化 / 特性測試
3. GS820 — 雙通道隔離同步源表
定位：多通道芯片 / 雙器件同步測試，雙通道互相隔離無串?dāng)_
核心亮點：CH1、CH2 完全電氣隔離，可獨立設置電壓電流，主從同步擴展至 10 通道
微電流能力：最小 200nA 量程，1pA 分辨率，適合微小漏電流測試
典型用途：運放、MOS 對管、LED 陣列、電池電芯、多路芯片并行自動化測試
四、數字源表選型建議
做校準、微弱小信號、低噪聲需求 → 選 GS200
單通道、高壓 / 大電流、功率器件量產測試 → 選 GS610
需要兩路同步測試、雙通道芯片、多路自動化產線 → 選 GS820
五、數字源表通用接口與共性功能
三款均標配：
通訊：GPIB、RS232、USB、LAN 以太網（部分選配 Web 遠程控制）
波形：線性 / 對數 / 自定義掃描、脈沖輸出，最小步長 100μs
存儲：內置 U 盤存儲，直接保存 IV 曲線、測試程序
模式：恒壓源測電流、恒流源測電壓、純負載、純源四種工作模式
