日置 ST5680A / BT5525 / ST5520 完整對比
三款均為直流絕緣 / 耐壓測試儀，定位、電壓、用途差異極大，分別對應高壓 PACK 耐壓、電芯微短路、通用低壓絕緣三大場景。
一、機型基礎定位

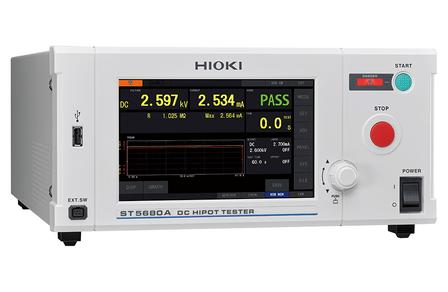

1. ST5680A（2026 全新旗艦直流耐壓儀）
定位：EV 電池模組 / 整包高壓直流耐壓 + 絕緣二合一
核心：最，高8kV DC 耐壓、波形記錄、電弧檢測、大容量充電 20mA
適用：動力電池包、高壓電控、儲能大模組成品終檢，滿足歐美 CE/CSA 高壓安規標準HIOKI...

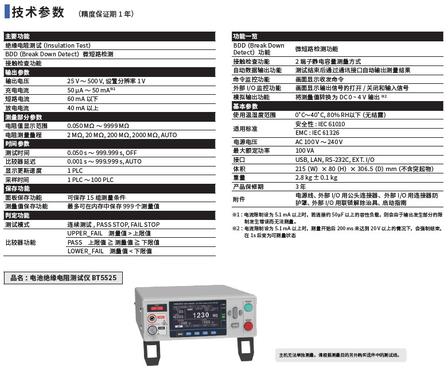

2. BT5525（電芯專用微短路絕緣測試儀）
定位：鋰電池電芯注液前微短路檢測專用
核心：BDD 微短路檢測、大充放電電流（充電 50mA / 放電 40mA）、抗產線干擾
適用：圓柱 / 方形 / 軟包電芯極片絕緣、金屬異物微短路篩查，鋰電前段工序首，選
3. ST5520（通用高速絕緣電阻儀，老款基礎款）
定位：通用電子 / 小型電池絕緣快速檢測
核心：最，高 1000V、最快 30ms 高速判定、低成本產線絕緣篩查
適用：小型鋰電池、PCB、家電零部件、低壓線束絕緣，無專業微短路功能HIOKI...
二、絕緣電阻測試儀核心參數對照表
| 參數項 | ST5680A | BT5525 | ST5520 |
|---|---|---|---|
| 最，大輸出電壓 | DC 8000V（8kV） | DC 500V | DC 1000V |
| 充電輸出電流 | 最，大 20mA | 50μA~50mA 可調 | 最，大 1.8mA |
| 絕緣電阻量程 | 最，高 99.99GΩ | 0.05MΩ~9999MΩ | 最，高 9990MΩ |
| 特色核心功能 | 直流耐壓 + 絕緣雙模式、波形存儲、電弧放電檢測、電容式接觸檢查 | BDD 微短路異物檢測、大電流快充快放、產線強抗干擾 | 30~50ms 極速測量、基礎接觸檢查 |
| 測量速度 | 中高速（帶波形采集稍慢） | ST5520 的 25 倍充電速度 | 業界最快 30ms 單次判定 |
| 典型測試對象 | 動力電池 PACK、儲能模組、高壓電控外殼耐壓 | 鋰電電芯（注液前）極片微短路、軟包 / 方形電芯絕緣 | 小型鋰電池、PCB、低壓電子零部件、線束 |
| 國際認證 | CE/UKCA/CSA（全球高壓產線通用） | IEC61010 | IEC61010 |
| 波形記錄 | 本機 500kS/s 波形存儲，可離線分析 | 僅 PC 端波形導出 | 無內置波形顯示 |
| 電弧檢測 | 有，捕捉毛刺 / 異物擊穿電弧 | 無（靠 BDD 電流波動判微短路） | 無絕緣電阻測試儀 |
| 價格定位 | 高端高壓旗艦（最貴） | 鋰電電芯專用中端 | 經濟型通用基礎款（最便，宜） |
三、絕緣電阻測試儀功能詳細區分
ST5680A 獨有優勢
8kV 超高直流耐壓：新能源整車電池包、儲能系統強制耐壓測試專用，另外兩款最，高僅 1kV/500V 無法替代；
波形可視化溯源：本機屏幕實時顯示電壓 / 電流波形，擊穿瞬間波形留存，不良品根因分析；
電弧檢測：捕捉焊接毛刺、粉塵造成的瞬時電弧，避免漏檢隱性絕緣缺陷；
大容量 20mA 輸出，大容量 PACK 快速充電，縮短產線節拍。
BT5525 獨有優勢（電芯產線不可替代）
BDD 微短路檢測（核心賣點）：充電過程實時監控電壓 / 電流微小波動，捕捉極片金屬粉塵、隔膜破損造成的微米級微短路，ST5520/ST5680 無此算法；
50mA 大充電電流：電芯容值大，充電速度遠超另外兩款，大幅提升電芯產線效率；
工業級抗干擾：適配多機并聯、機器人自動化產線，測量值穩定不跳數；
自動放電 40mA，無需等待電容自放電，下一個產品快速切換。
ST5520 獨有優勢（低成本通用場景）
極，致高速 30ms 判定：簡單絕緣通斷篩查流水線，節拍極快；
體積小巧、價格最，低，適合大批量低壓小件通用絕緣；
電壓覆蓋 25~1000V，覆蓋絕大多數消費電子、小電池需求；
僅基礎絕緣判定，無微短路、無高壓耐壓、無波形分析。
