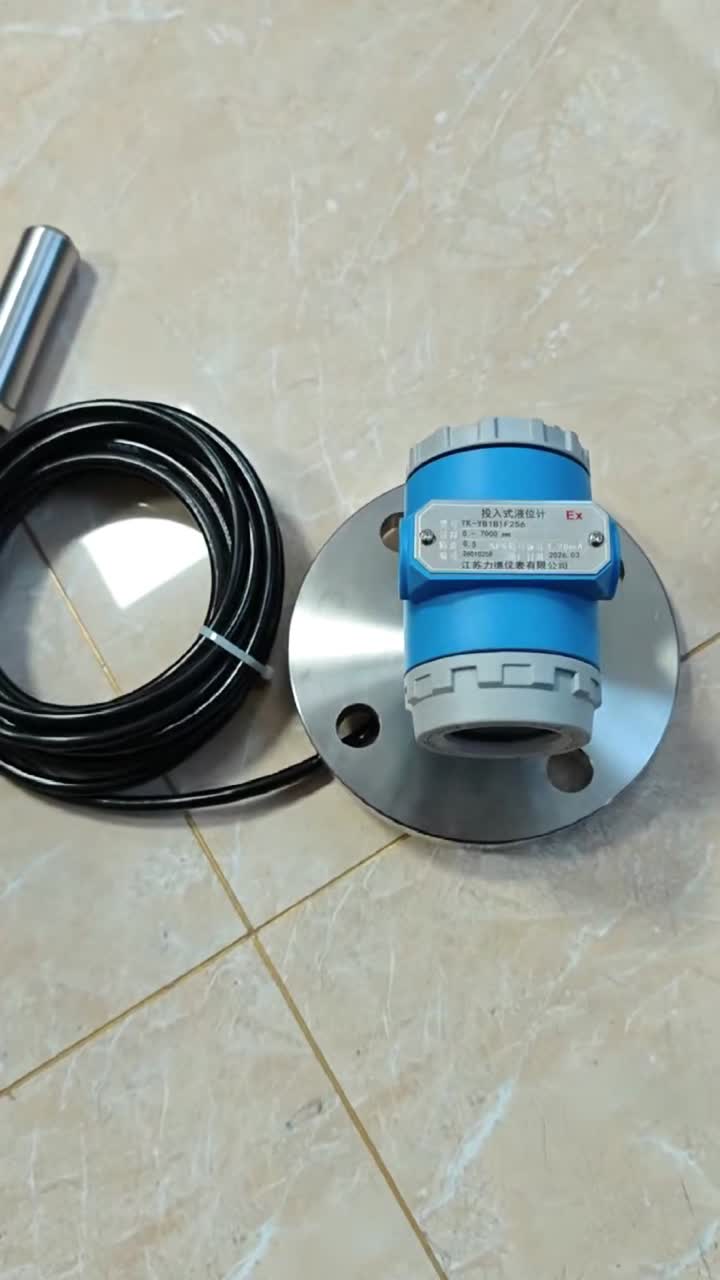

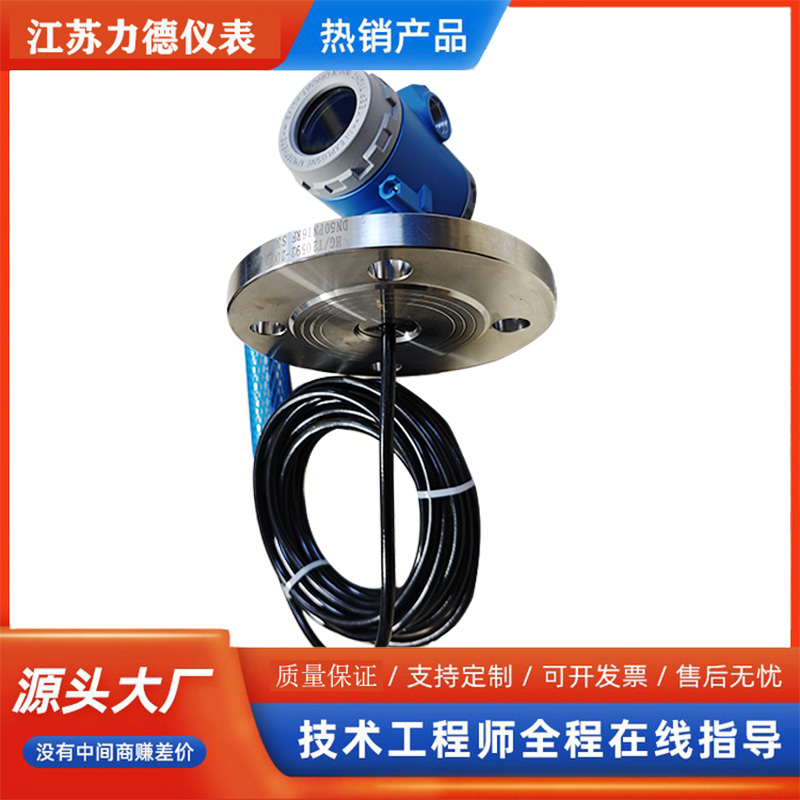

壓力式液位計TK-YB1B1F256靜壓差壓產品概述

壓力式液位計是一種測量液位的壓力傳感器，包括靜壓液位計、液位變送器、液位傳感器、水位傳感器、壓力變送器等，是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。壓力式液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便

壓力式液位計TK-YB1B1F256靜壓差壓技術參數

　　工藝：擴散硅、陶瓷電容、藍寶石、電容任選，分體式一體式可選。
　　量程：0---0.5---200米
　　輸出：4---20mA (2線制)
　　供電： 7.5---36VDC 推薦24VDC
　　用于凈水、污水及鹽水的物位測量。
　　應用范圍
　　外徑=22mm（0.87in）：適用于測量飲用水和小口徑的管道.
　　外徑=42mm（1.66in）：重型探頭，采用齊平式膜片易于清洗，適用于污水處理廠.
　　外徑=29mm（1.15in）：體積無要求的水罐等.
　　性能和優點
　　其機械結構對過載及腐蝕性介質具有高抵抗性。
　　高精度、長期穩定的陶瓷電容和進口擴散硅測量單元。
　　密封的電子模塊及雙濾波壓力補償系統可抵抗氣候現場變化的影響。
　　電子模塊可輸出4...20mA信號并同時帶有過壓保護的模塊。
　　選擇集成的溫度傳感器Pt100可同時進行物位及溫度的測量。
　　相應的附件可提供完整的測量方案。

壓力式液位計TK-YB1B1F256靜壓差壓功能特點

穩定性好，滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.1%FS ，在整個允許工作溫度范圍內低于 0.3%FS 。
　　具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。
　　固態結構，無可動部件，高可靠性，使用壽命長。
　　安裝方便、結構簡單、經濟耐用。

工作原理

壓力式液位計采用靜壓測量原理，當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力的同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，通過測取壓力 P ，可以得到液位深度。
　　其公式為：Ρ = ρ .g.H + Po
　　式中：
　　P ：變送器迎液面所受壓力
　　ρ：被測液體密度
　　g ：當?shù)刂亓铀俣?br/>　　Po ：液面上大氣壓
　　H ：變送器投入液體的深度
