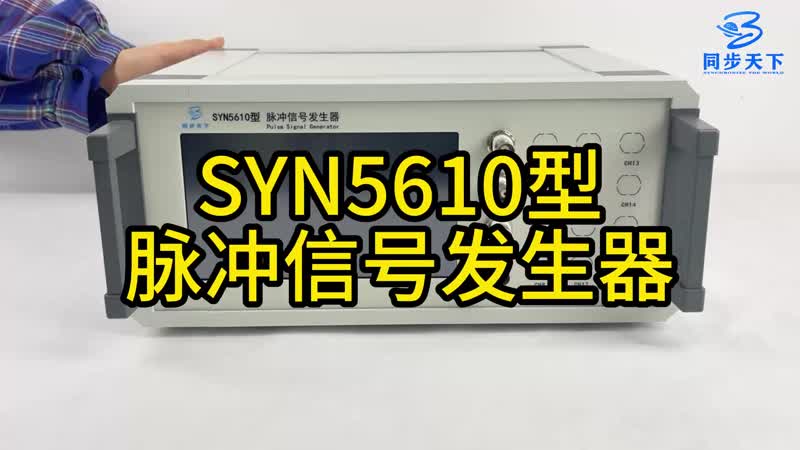

SYN5610系列脈沖信號發生器
產品概述
SYN5610系列脈沖信號發生器是由西安同步電子科技有限公司精心設計、自行研發生產的一款多功能，高可靠性，專用的精密延時脈沖信號發生器，采用直接數字合成技術和大規模集成電路FPGA技術，全數字控制，使用7寸大液晶觸摸屏，選擇高精度恒溫晶振或者銣原子鐘作為內部時鐘基準，對脈沖信號進行計數觸發或單次觸發輸出，具有多個輸出通道和外觸發輸入通道、外頻標輸入通道，多種脈沖信號輸出，實現高精度脈沖延時發生測試。
該脈沖發生器最多支持32路脈沖輸出，100ps延遲分辨率，延遲時間高達10000s，重復頻率達到50MHz，支持連續觸發、單次觸發、猝發、外部觸發、內部觸發和手動觸發等。整機具有高穩定度、低抖動、功能完善、操作方便、抗干擾能力強等優點，廣泛應用于各大計量校準單位及科研院所等。
型號名稱 | SYN5610型脈沖信號發生器 | |
輸出信號 | 通道數 | 2路（可選4/8/16/32路），BNC接口 |
阻抗 | 50Ω | |
時間最小分辨率 | 100ps | |
延遲時間 | 范圍T0:0～10000s | |
脈沖寬度 | 10ns～10000s （5ns步進） | |
脈沖周期 | 20ns～10000s （5ns步進） | |
脈沖頻率 | 100uHz ～ 50MHz | |
脈沖極性 | 正脈沖/負脈沖 | |
脈沖幅度 | 5V TTL電平，低電平≤0.5V，高電平≥4.5V（高阻抗） | |
邊沿抖動 | ≤100ps | |
邊沿時間 | 上升沿≤5ns，下降沿≤5ns（50Ω負載典型值2ns） | |
觸發特性 （選件） | 觸發方式 | 內觸發，外觸發，手動觸發 |
觸發模式 | 連續、單次、猝發 | |
外觸發輸入 | 頻率：100uHz ～ 10MHz(方波)，固定延遲：≤85ns | |
幅度 | 1Vp-p ～ 10Vp-p | |
輸入阻抗 | ≥100kΩ | |
內部時基 | 10MHz恒溫晶振，初始準確度≤3E-8，年老化率≤5E-8，秒穩定度≤3E-11/s | |
外參考輸入 | 1路10MHz 電平0dBm～20dBm | |
數據通信 | 通過USB/RJ45網口/DB9串口三種通信方式實現遠程控制（可選GPIB套件） | |
環境特性 | 工作溫度：0℃～＋50℃，存儲溫度：-30℃～＋70℃，相對濕度：≤90% | |
供電電源 | 交流 220V±10%， 50Hz±5%，功率小于10W | |
機箱尺寸 | 便攜式機箱320mm（寬）x280（深）x140mm（高） | |
整機重量 | 約5Kg |
