一、產品概述

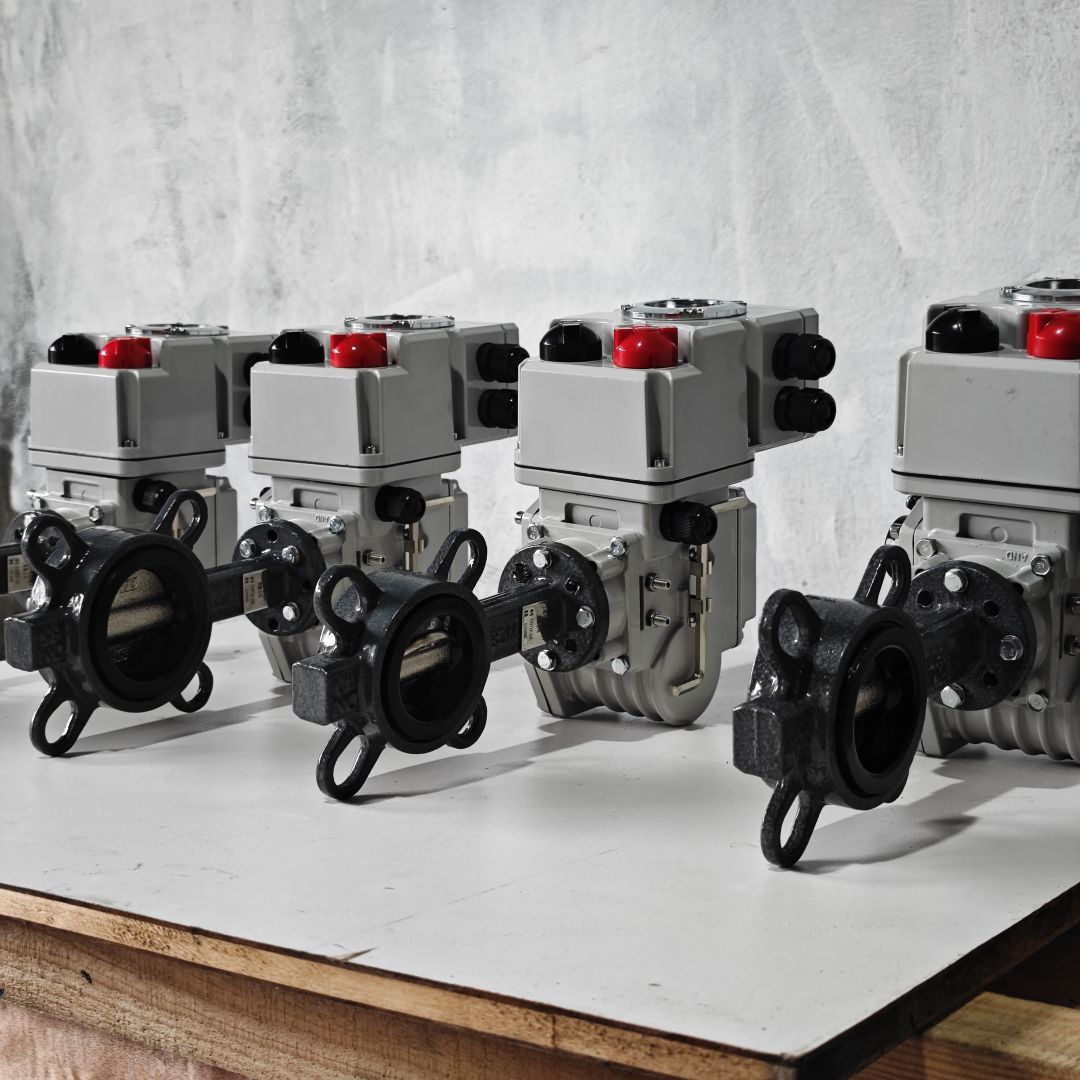

億米基精小型智能電動執行器為智能型非侵入式電動執行機構，配備液晶顯示屏，支持紅外遙控操作，自帶自診斷與故障報警功能；就地操作采用非接觸感應元件，無需開蓋即可完成調試，操作簡便、耐用可靠；位置檢測采用億米基自研高精度值編碼器，無控制死區，閥位控制精準，無需額外行程開關限位。
電機驅動分為兩種類型：交流接觸器驅動型（繼電器輸出，驅動交流接觸器線圈）、電機直驅型（可控硅直接驅動單相/三相電機）。產品集成多項自主研發核心技術，功能完善、運行穩定、性價比高，現場調試與安裝操作簡便快捷。
二、技術參數
| 項目 | 參數說明 |
| 工作電壓范圍 | 三相：380VAC（340VAC~420VAC） 單相：220VAC（200VAC~240VAC） 特殊電壓可定制 |
| 工作溫度范圍 | -20℃~70℃ |
| 存儲溫度范圍 | -40℃~85℃ |
| 使用濕度 | ≤90%RH，無凝露；環境無強腐蝕、易燃易爆氣體與粉塵 |
| 模擬信號反饋 | DC4-20mA閥位開度反饋，負載≤750Ω |
| 開關信號反饋 | 4組繼電器無源觸點：遠程狀態、故障、開到位、關到位 |
| 模擬信號輸入 | DC4-20mA開度控制信號，內部負載195Ω |
| 開關信號輸入 | 無源干接點，內置24V直流電源（公共端24V+），接收遠程開/關/保持指令 |
| 信號隔離 | 全部輸入輸出通過光耦、繼電器隔離，耐受2000V浪涌電壓 |
| 驅動輸出 | 繼電器/可控硅二選一；可逆控制，接通持續率50%，每小時動作≤1200次 |
三、主要部件
億米基執行器控制單元人機界面由液晶顯示屏、位置選擇旋鈕、操作旋鈕三部分組成。
1、顯示屏顯示內容
1）閥門開度與參數標識
常規界面：顯示閥門開度百分比；
標定全關：顯示“LL”；標定全開：顯示“HH”；
反饋電流校準：4mA顯示“LF”，20mA顯示“HF”；
輸入信號校準：4mA顯示“04”，20mA顯示“20mA”。
2）控制模式標識
本地現場：bc（保持）、dd（點動）；
遠程調節型：Cxx（代表輸入電流值）；
遠程開關型：無信號無顯示；遠程開閥OP、遠程關閥CL、保持bc；
設置界面：Pxx，xx為參數編號；
停機常態：三位數，依次代表編碼器類型、電機驅動方式、供電及遠程控制模式。
備注：進入參數設置必須使用億米基配套紅外遙控器。
3）閥門運行狀態
故障狀態：Exx，xx為故障代碼；
正常運行：bxxx，編碼器實時讀數；12位編碼器范圍b000-b255，16位編碼器b000-b999。
2、面板旋鈕說明
操作旋鈕（黑色）：檔位為關閉、打開；
位置旋鈕（紅色）：檔位為現場、停止、遠程。
四、控制單元操作說明
1、現場本地操作
位置旋鈕切至【現場】，操作旋鈕旋至開/關并保持3秒，控制模式由點動dd切換為保持bc；將旋鈕撥至停止檔，執行器立刻停機。
2、紅外遙控器操作（選配）
億米基配套紅外遙控器共6個按鍵，功能如下：
開鍵（加鍵）：現場開閥；設置時參數數值遞增；
關鍵（減鍵）：現場關閥；設置時參數數值遞減；
設置確認鍵：停機狀態長按進入參數菜單；菜單內切換下一項；
停止/返回鍵：現場停機；菜單內返回上一級，長按退出設置；
上移鍵：菜單內切換參數選項；
下移鍵：菜單內切換參數選項。
3、閥位標定
億米基電動執行器與閥門裝配完成后，確認電機轉向、力矩接線無誤，調整編碼器旋轉角度（建議＞90°），無需開蓋即可標定全開、全關位置。
3.1全關位標定
位置旋鈕切至【停止】，操作旋鈕擰至關閉保持5秒，屏幕閃爍“LL”；
切至【現場】，旋鈕/遙控器微調閥門至標準全關位置；
調到位后切回【停止】，操作旋鈕擰至關閉確認，標定完成，“LL”常亮3秒后返回主界面。
補充：標定過程持續開/關閥5秒以上，系統自動識別編碼器轉向，解決讀數遞增/遞減反向問題。
3.2全開位標定
位置旋鈕切至【停止】，操作旋鈕擰至打開保持5秒，屏幕閃爍“HH”，調節流程與全關標定一致，確認時擰開閥檔位完成標定。
4、反饋電流修正
??操作前切換至遠程模式時，DCS側會接收信號，務必切斷遠程控制指令，避免閥門誤動作。
4.14mA（全關）反饋校準
閥門調至全關，位置旋鈕切遠程，關閥檔位保持5秒，屏幕閃爍“LF”；
旋鈕或遙控器增減電流數值，校準完成后切換檔位退出界面。
4.220mA（全開）反饋校準
閥門調至全開，遠程檔位開閥保持5秒，屏幕閃爍“HF”，調節方式同4mA校準。
五、內部控制參數設置（紅外遙控器操作）
位置旋鈕置于【停止】，長按遙控器設置鍵5秒進入參數菜單，億米基執行器參數設置順序如下：
P00輸入4mA校準（校準區間3.8~4.5mA）
接入標準4mA控制電流，穩定后下移鍵切換YES，確認保存0%閥位信號。
P01輸入20mA校準（校準區間18.5~21.5mA）
操作邏輯與4mA校準完全相同。
P02關閉方向（默認順時針ss）
ss=順時針關閥、ns=逆時針關閥，上下鍵切換，確認保存。
P03丟信保護位置（僅調節型，默認hd保持）
可選：0（全關）、50（中位）、100（全開）、hd（保持當前位置）。
P04電機堵轉保護時間（默認5S）
數字單位秒，上下鍵調整時長，確認保存。
P05遠程雙位模式（僅開關型，默認OFF）
OFF常規控制；SC無信開、有信關；SO無信關、有信開。
六、故障代碼與診斷保護
億米基控制單元自帶完善的故障自診斷功能，出現故障后屏幕右下角顯示字符“Exx”，xx為故障編號。主要故障及保護規則如下：
| 故障代碼 | 故障類型 | 觸發條件 | 復位條件 | 現象備注 |
| E01 | 電源缺相 | 三相電源缺一相 | 斷電重啟 | 閥門無法動作 |
| E02 | 電機過熱保護 | 溫控開關斷開/力矩公共端斷路 | 電機自然降溫 | 閥門無法動作 |
| E05 | 閥位信號故障 | 編碼器無信號輸入 | 重新接好編碼器 | 單/多圈編碼器通用 |
| E06 | 電機堵轉 | 閥門卡死、閥位無變化 | 編碼器數值變動自動恢復 | 閥體卡滯、編碼器脫落 |
| E12 | 開向過力矩 | 開閥力矩開關觸發 | 力矩復位、反向操作/切換本地遠程 | 僅能關閥，無法開閥 |
| E16 | 關向過力矩 | 關閥力矩開關觸發 | 力矩復位、反向操作/切換本地遠程 | 僅能開閥，無法關閥 |
| E17 | 編碼器轉角過大 | 行程超出標準范圍 | 3秒自動清除故障，重新標定行程 | / |
| E18 | 編碼器轉角過小 | 行程不足、單圈編碼器超一圈 | 3秒自動清除故障，重新標定行程 | / |
| E27 | 遠程信號沖突 | 同時接入遠程開、關信號 | 僅保留一路遠程指令 | 閥門鎖定不動 |
| EC | 通訊故障 | 顯示面板與主板通訊中斷 | 檢查顯示屏連接線 | 閥門無法操作 |
七、常見故障及處理方案
| 故障現象 | 排查處理方法 |
| 通電無指示燈、黑屏 | 1.電源未接通；2.輸入電壓過低；3.接線錯誤；4.主控板損壞 |
| 運行中屏幕、指示燈異常 | 1.查看是否彈出故障代碼；2.顯示屏/指示燈元件損壞，更換電路板 |
| 本地、遠程均無法動作 | 1.線路斷路、接線錯誤；2.設備故障保護鎖定；3.電機損壞/閥體卡死；4.啟動電容故障；5.控制板損壞 |
| 本地正常，遠程無動作 | 1.無遠程控制信號、接線反接；2.旋鈕未切至遠程；3.正反作用參數設置錯誤；4.電路板故障 |
| 遠程正常，本地無法操作 | 1.檔位旋鈕未切至現場；2.操作旋鈕未到位；3.面板電路損壞 |
| 單方向動作：能開不能關/能關不能開 | 1.力矩開關接線斷路；2.過力矩保護鎖定；3.電機接線故障/閥體卡死；4.主控板損壞 |
| 無控制信號通電自動動作 | 1.接線錯誤；2.遠程信號長期導通；3.丟信位置參數設置錯誤；4.電路板故障 |
| 閥門轉向相反 | 1.電機相線接反；2.閥位標定反向；3.關閥方向參數設置錯誤；4.控制信號正反作用顛倒 |
| 無4-20mA閥位反饋輸出 | 1.反饋線路斷路、接觸不良；2.控制電路板損壞 |
| 反饋電流偏大/偏小/固定不變 | 1.未進行LF/HF電流校準；2.電路板硬件故障 |
